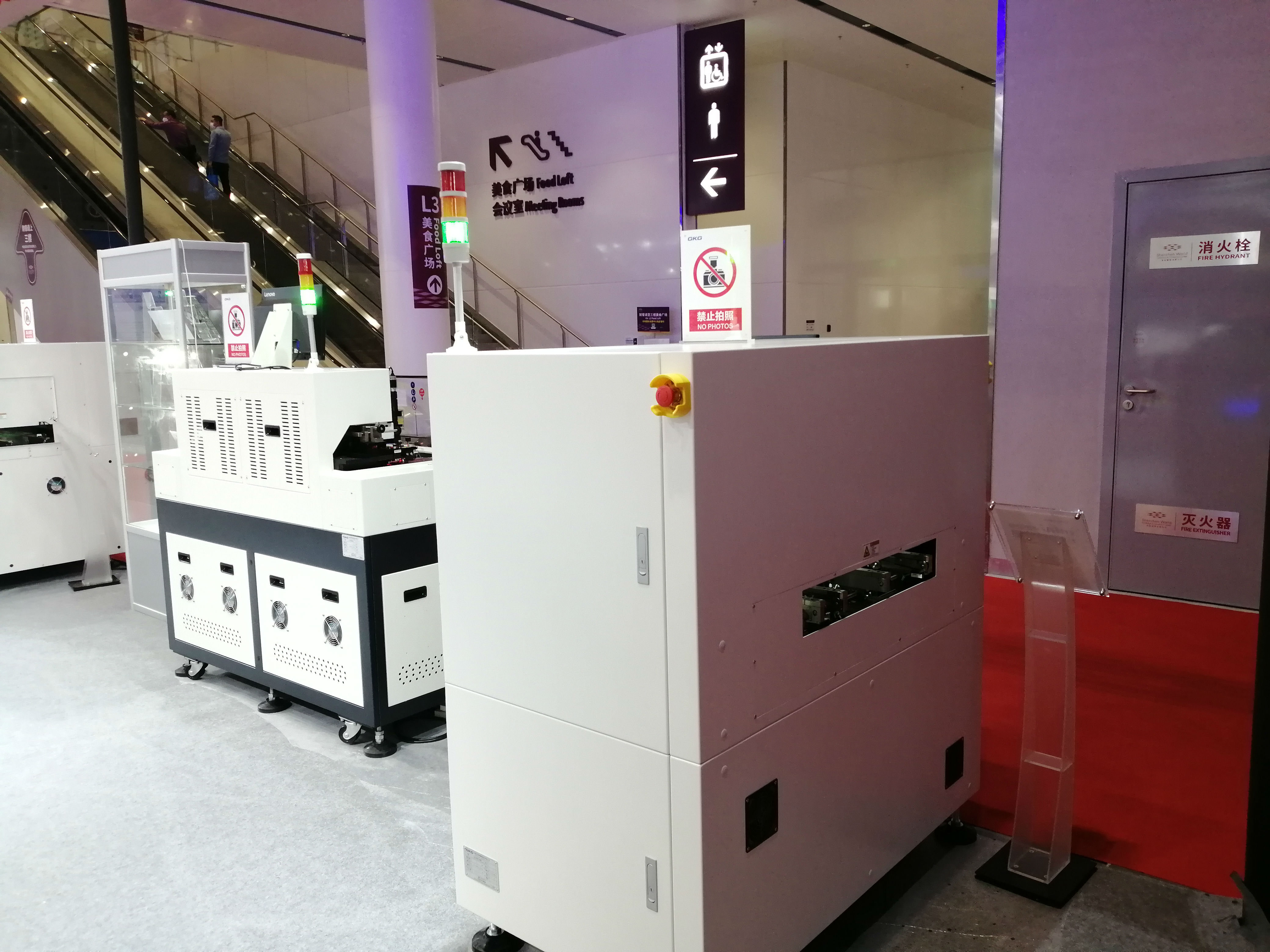

對于組合三色塔燈，在工業控制領域，我們通常稱之為三色燈，主要用于設備的工作狀態指示，其應用場景如下圖所示:

在自動化領域，這是我們常見的黃綠紅，這三種狀態指示，那么這三種顏色是什么意思呢?

　　今天，讓歐恩在這里好好談?wù)劇?/span>

　　有更多的顏色信號嗎?

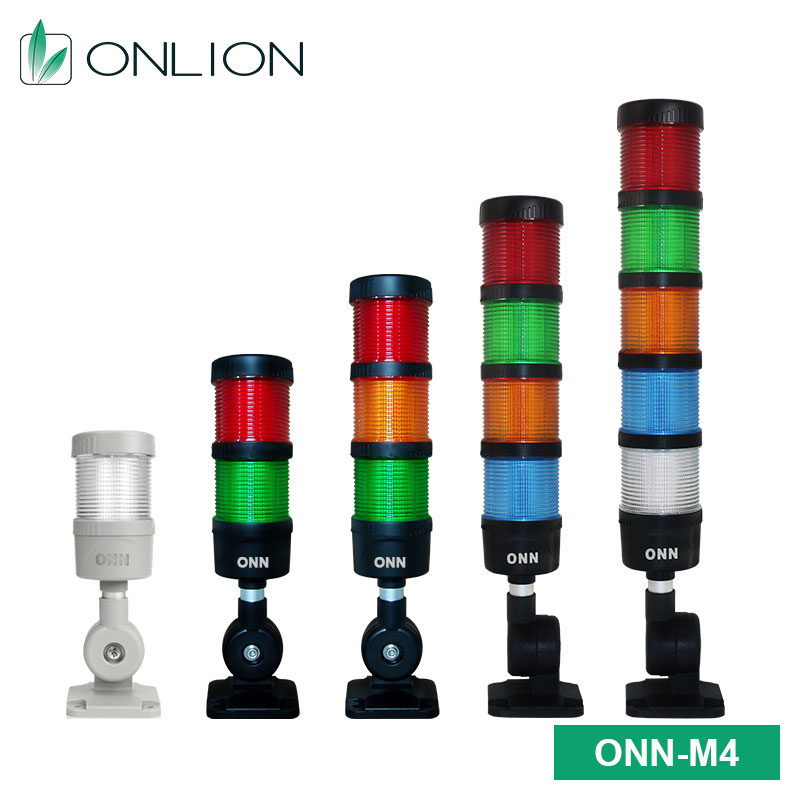

　　當然，請看下圖:

第一根，紅色：

　　只應用在需要報警的場合，作為危險信號來使用

　　第二根，紅、綠色：

　　紅色可作為報警、電源指示信號，綠色可用于啟動、運行信號

　　第三根，黃、綠、紅：

　　上電待機、工作運行、故障報警

　　第四根，紅、黃、綠、藍：

　　故障報警、上電待機、遠程控制運行、就地控制運行

　　第五根，紅、黃、綠、藍、白:

　　故障報警、上電待機、遠程控制運行、就地控制運行、間歇停機

如何使用五根擎天柱?

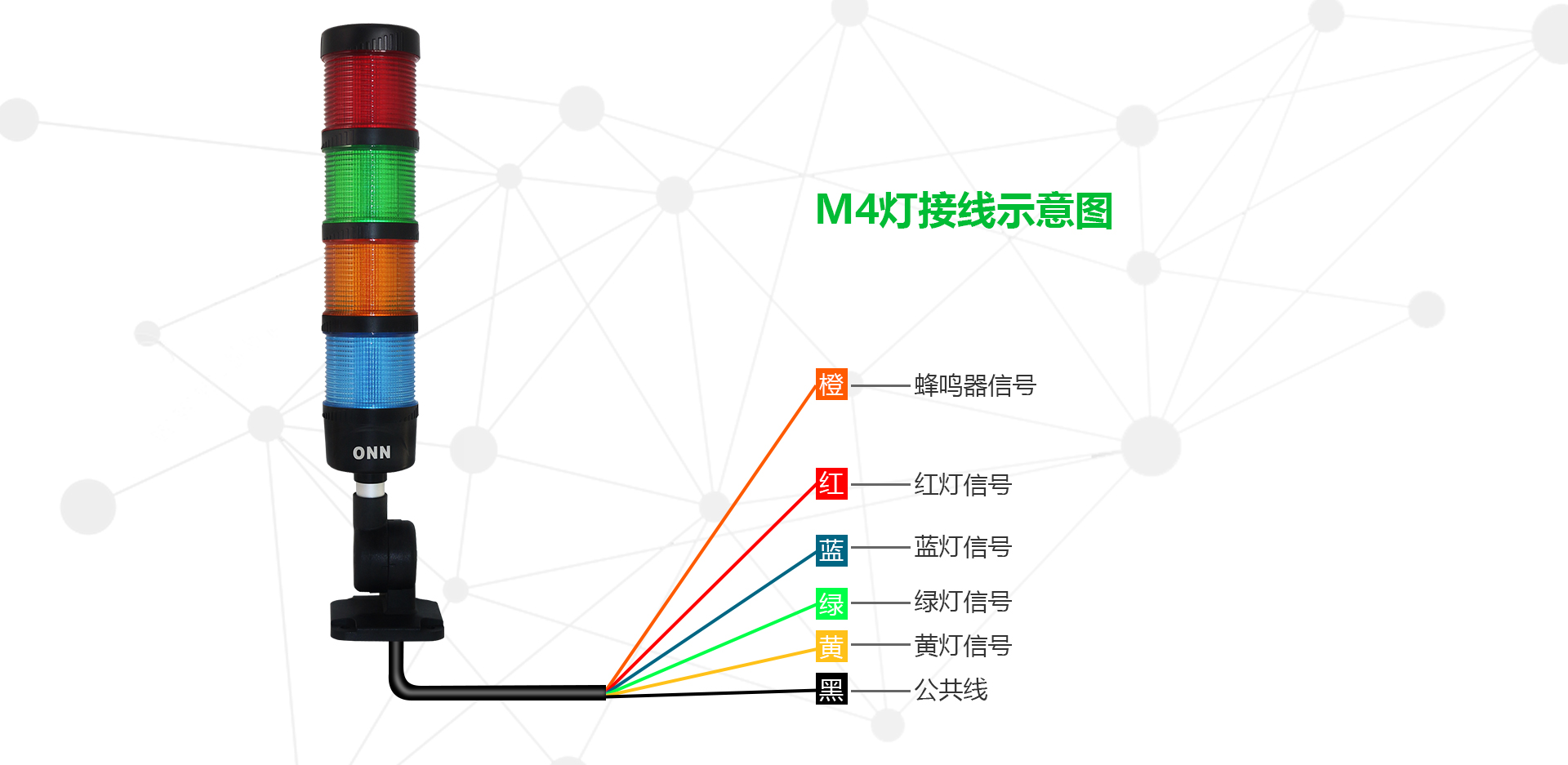

　　要得到三色燈，你需要測試它是否是好的。如果沒有控制，接線就是這樣的。首先，看看黑線上寫著24V，然后直接連接到開關電源的24V上。此外，還有帶有接地符號的黃綠線。接地線沒有問題。

此外，紅、藍、綠、黃、橙五色線分別控制四種顏色和蜂鳴器(橙色)

　　這五根線與開關電源的0V連接，可以控制相應的燈或蜂鳴器，大家一試就知道了。

　　如果需要PLC控制，需要注意的是，因?yàn)楹谏B接了24V，所以紅、藍、綠、黃、橙五條線必須是高電平的，PLC的輸出口公共端必須連接開關電源的0V。這四條線可以接收PLC的四個輸出點。

　　還要注意:要看說明書中公共線路的接線方向是否有限制，只能正確連接。有些三色燈黑可以連接0V，除了24V，然后PLC公共端連接24V。
